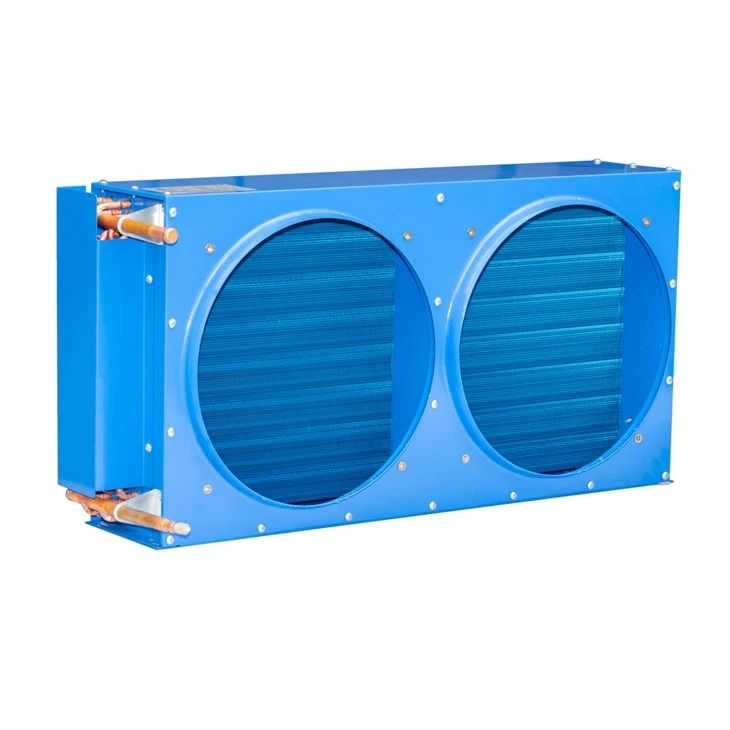

H Tipi Hava Soğutmalı Kondenser
H tipi hava soğutmalı kondansatör, büyük ölçekli soğutma sistemlerinde yüksek verimli ısı reddi için tasarlanmıştır. "H" şeklindeki bobin yapısı, hızlı ve etkili soğutma için geniş bir yüzey alanı sağlayan paralel bir düzende birden fazla fanı barındıracak şekilde tasarlanmıştır. Bu konfigürasyon, büyük soğuk depolama depoları, endüstriyel soğutma, gıda işleme tesisleri ve merkezi soğutma sistemleri için idealdir.
Güçlü hava akışı performansı, dayanıklı yapı ve özelleştirilebilir seçeneklerle, H tipi kondansatör, ağır hizmet çalışma koşullarında bile olağanüstü ısı transferi sağlar. Hem dikey hem de yatay hava akışı yönlerini destekler ve çeşitli kompresör sistemlerine uyacak çoklu kapasite aralıkları sunar. Dış mekan kurulumu için tasarlanan, herhangi bir iklimde istikrarlı çalışma, enerji verimliliği ve uzun hizmet ömrü sağlar.
H tipi hava soğutmalı kondansatör, endüstriyel ve ticari soğutma uygulamaları için tasarlanmış büyük kapasiteli, yüksek performanslı bir kondansatördür. Eşsiz tasarımı, maksimum soğutma verimliliği sağlar ve yüksek ısı yükü taleplerine sahip sistemler için uygun hale getirir.
Tasarım ve Yapı
H şeklindeki bobin konfigürasyonu
Kondenser, tipik olarak merkezi bir fan satırına sahip iki dikey bobin bölümünden oluşan simetrik bir "H" yapısına sahiptir. Bu düzen, yan yana birden fazla fan kurulumuna izin verirken ısı değişim yüzey alanını önemli ölçüde artırır. Sonuç, merkezi yoğuşma sistemleri için ideal olan dengeli hava akışı ile güçlü ısı reddidir.
Çok fan paralel sistem
H tipi kondansatör, bobin yüzeyi üzerinden hava akışını en üst düzeye çıkarmak için düz bir çizgide düzenlenmiş birden fazla eksenel fan ile donatılmıştır. Bu, hızlı ve düzgün soğutma sağlar, bu da özellikle büyük soğutma kapasitesine sahip sistemler için etkilidir. Fan çapları genellikle 500mm-800mm'dir, yüksek verimli ve düşük gürültülü motorlar için seçeneklerdir.
Verimli ısı değişim bobinleri
Kondansatör bobini, alüminyum yüzgeçli bakır tüplerden yapılır ve mükemmel ısı iletkenliği sağlar. Mavi yüzgeç, hidrofilik kaplama veya epoksi kaplı yüzgeçler gibi seçenekler, uzun süreli performans sağlamak için aşındırıcı veya nemli ortamlar için mevcuttur.
Esnek hava deşarjı
H tipi tasarım, hem yatay hem de dikey hava deşarjını destekleyerek farklı saha koşullarına uyum sağlamasını sağlar. Çatı, açık zemin veya duvardan ayrılmış kurulumlar için ünite, hava akış yönünü optimize etmek ve sıcak havanın devridaimini önlemek için ayarlanabilir.
Performans Özellikleri
Büyük kapasite çıkışı: Yüksek soğutma yükleri için tasarlanmıştır (yaygın olarak çoklu kompresör veya büyük yoğunlaştırma üniteleri ile kullanılır).
Güçlü yapısal destek: Güçlendirilmiş çerçeve ve çeşitli iklimlerde dış mekan maruziyeti için uygun galvanizli veya paslanmaz çelik muhafaza.
Enerji Verimliliği: Yüksek performanslı fan motorları ve optimize edilmiş bobin tasarımı güç tüketimini azaltır ve genel sistem verimliliğini artırır.
Düşük gürültü çalışması: İsteğe bağlı düşük gürültülü fanlar, yerleşim alanlarının veya gürültüye duyarlı endüstriyel bölgelerin yakınında kullanım için uygun hale getirir.
Bakım kolaylığı: Fan korumaları ve paneller, bobinlere ve motorlara hızlı erişim için çıkarılabilir. Büyük sistemler için isteğe bağlı servis platformları veya merdivenler kurulabilir.
Başvuru
Büyük soğuk depolama tesisleri
Dondurulmuş gıda işleme tesisleri
Lojistik ve dağıtım merkezleri
Merkezi soğutma tesisleri
Et ve Deniz Ürünleri Donma Hatları
Endüstriyel Yoğuşma Sistemleri
|
Model |
Isı Değişim Kapasitesi (KW) |
Bobin sayısı |
Isı Değişim Alanı (M2) |
Fan |
Bağlantı borusu (mm) |
Boyut |
Kurulum boyutu |
|||||
|
Güç (W) |
Çap |
Hava akışı (m3/s) |
Gerilim |
Giriş |
Çıkış |
A*B*C |
D |
E |
||||
|
Fnh -0. 6/2.1 |
0.6 |
2*4 |
2.1 |
1*35 |
Φ200 |
430 |
220 |
10 |
10 |
280*120*240 |
280 |
60 |
|
Fnh {0}}. 0/3.4 |
1 |
3*4 |
3.4 |
1*35 |
Φ200 |
430 |
220 |
10 |
10 |
280*120*240 |
280 |
60 |
|
Fnh {0}}. 5/5.0 |
1.5 |
3*5 |
5.0 |
1*60 |
Φ250 |
910 |
220 |
10 |
10 |
325*120*290 |
325 |
60 |
|
Fnh -1. 7/5.7 |
1.7 |
3*6 |
5.7 |
1*75 |
Φ300 |
1530 |
220 |
10 |
10 |
370*130*340 |
370 |
70 |
|
Fnh -2. 2/8 |
2.2 |
4*6 |
8 |
1*75 |
Φ300 |
1530 |
220 |
12 |
12 |
370*150*340 |
370 |
90 |
|
Fnh -3. 5/12 |
3.5 |
4*8 |
12 |
1*120 |
Φ350 |
1800 |
220/380 |
16 |
16 |
430*180*430 |
420 |
120 |
|
Fnh -4. 4/15 |
4.4 |
4*9 |
15 |
1*120 |
Φ350 |
1800 |
220/380 |
16 |
16 |
480*180*480 |
470 |
120 |
|
Fnh -5. 4/18 |
5.4 |
4*10 |
18 |
1*180 |
Φ400 |
3000 |
220/380 |
16 |
16 |
520*180*530 |
510 |
120 |
|
Fnh -6. 7/22a |
6.7 |
5*10 |
22 |
1*180 |
Φ400 |
3000 |
220/380 |
16 |
16 |
520*200*530 |
510 |
140 |
|
Fnh -6. 7/22b |
6.7 |
4*8 |
22 |
2*120 |
Φ350 |
3600 |
380 |
16 |
16 |
820*180*430 |
805 |
120 |
|
Fnh -8. 3/28 |
8.3 |
4*9 |
28 |
2*120 |
Φ350 |
3600 |
380 |
16 |
16 |
880*180*480 |
865 |
120 |
|
Fnh -9. 8/33 |
9.8 |
4*10 |
33 |
2*180 |
Φ400 |
6000 |
380 |
16 |
16 |
930*180*530 |
915 |
120 |
|
Fnh -12. 5/41 |
12.5 |
4*12 |
41 |
2*180 |
Φ400 |
6000 |
380 |
19 |
16 |
930*180*630 |
915 |
120 |
|
Fnh -14. 8/49 |
14.8 |
5*12 |
49 |
2*180 |
Φ400 |
6000 |
380 |
19 |
16 |
930*200*630 |
915 |
140 |
|
Fnh -16/55 |
16 |
4*14 |
55 |
2*180 |
Φ400 |
6000 |
380 |
19 |
16 |
1100*200*730 |
1085 |
140 |
|
Fnh -17/60 |
17 |
4*14 |
60 |
2*250 |
Φ450 |
9000 |
380 |
19 |
16 |
1140*200*730 |
1125 |
140 |
|
Fnh -20/70 |
20 |
4*18 |
70 |
4*120 |
Φ350 |
7200 |
380 |
25 |
19 |
1140*200*930 |
1125 |
140 |
|
Fnh -23/80 |
23 |
4*20 |
80 |
4*180 |
Φ400 |
12000 |
380 |
25 |
19 |
1140*200*1030 |
1125 |
140 |
|
Fnh -29/100 |
29 |
5*20 |
100 |
4*180 |
Φ400 |
12000 |
380 |
25 |
19 |
1140*200*1030 |
1125 |
140 |
|
Fnh -32/110 |
32 |
5*22 |
110 |
4*180 |
Φ400 |
12000 |
380 |
32 |
19 |
1140*200*1130 |
1125 |
140 |
|
Fnh -35/120 |
35 |
5*24 |
120 |
4*180 |
Φ400 |
12000 |
380 |
32 |
19 |
1140*200*1230 |
1125 |
140 |
|
Fnh -41/140 |
41 |
5*26 |
140 |
4*250 |
Φ450 |
18000 |
380 |
32 |
19 |
1180*200*1330 |
1165 |
160 |
|
Fnh -43. 5/150 |
43.5 |
5*24 |
150 |
4*250 |
Φ450 |
18000 |
380 |
32 |
25 |
1350*240*1230 |
1335 |
180 |
|
Fnh -46. 4/160 |
46.4 |
5*24 |
160 |
4*450 |
Φ500 |
24000 |
380 |
32 |
25 |
1450*240*1230 |
1435 |
180 |
|
Fnh -52. 2/180 |
52.2 |
5*24 |
180 |
4*450 |
Φ500 |
24000 |
380 |
35 |
25 |
1450*240*1230 |
1435 |
180 |
|
Fnh -58/200 |
58 |
5*24 |
200 |
4*450 |
Φ500 |
24000 |
380 |
35 |
25 |
1500*240*1230 |
1485 |
180 |
OHizmetiniz
1. Ambalaj ve baskı ürünlerinde daha fazla profesyonel hizmet ihracat alanı
2. Üretim yeteneği
3. Seçilecek Ödeme Süresi: T/T, Western Union, L/C, PayPal
4. yüksek kalite/güvenli malzeme/rekabetçi fiyat
5. Küçük Sipariş Mevcut
6.
7. Daha güvenli ve hızlı ulaşım
8. tüm müşteriler için oem tasarımı
Ambalaj ve nakliye
● Ambalaj
1. Bir taşıma çantasında bir parça
2. Bir ihracat kartonuna uygun miktar
3. Normalde başka paketleme aksesuarları yok
4. Müşteri gerekli paketleme mevcuttur
● Nakliye: hava, deniz veya ekspres yoluyla
● Örnek teslim süresi: 5 ~ 7 gün
● Teslimat süresi: Sipariş detayları ve üretim onaylandıktan günler sonra 15-20 günler.
Çözüm
H tipi hava soğutmalı kondansatör, büyük soğutma sistemlerinde yüksek kapasiteli, verimli ve uzun ömürlü ısı reddi için ideal seçimdir. Güçlü soğutma performansı, sağlam yapısı ve esnek tasarımı, onu endüstriyel uygulamalar için güvenilir bir çözüm haline getirir. Ayrıntılı özellikler, mühendislik çizimleri veya kişiselleştirilmiş bir teklif için şimdi bize ulaşın.
